Cronograma dos Cursos — Planeta Treinamentos

☀️

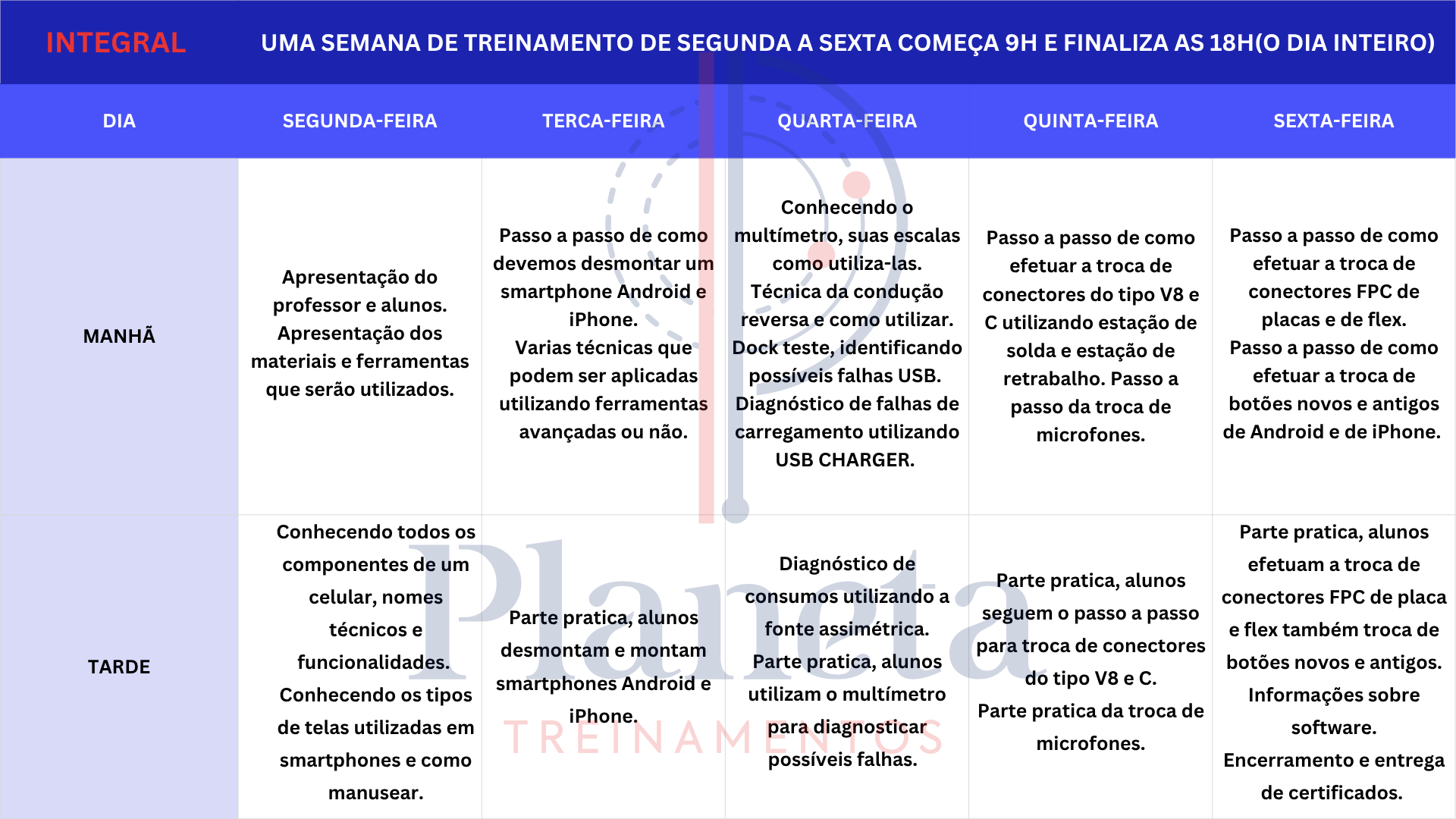

Iniciante em Reparo — Semana Intensiva

1 semana · Seg a Sex · 09h–18h · 40 horas

10 items

SEGUNDA-FEIRA — MANHÃ (09h–12h)
Apresentação do professor e alunos.
Apresentação dos materiais e ferramentas que serão utilizados.

SEGUNDA-FEIRA — TARDE (13h–18h)
Conhecendo todos os componentes de um celular, nomes técnicos e funcionalidades.
Conhecendo os tipos de telas utilizadas em smartphones e como manusear.

TERÇA-FEIRA — MANHÃ (09h–12h)
Passo a passo de como devemos desmontar um smartphone Android.
Várias técnicas que podem ser aplicadas utilizando ferramentas avançadas ou não.

TERÇA-FEIRA — TARDE (13h–18h)
Parte prática: alunos desmontam e montam smartphones Android.

QUARTA-FEIRA — MANHÃ (09h–12h)
Conhecendo o multímetro, suas escalas e como utilizá-las.
Técnica da condução reversa e como utilizar.
Dock teste, identificando possíveis falhas USB.
Diagnóstico de falhas de carregamento utilizando USB Charger.

QUARTA-FEIRA — TARDE (13h–18h)
Diagnóstico de consumos utilizando a fonte assimétrica.
Parte prática: alunos utilizam o multímetro para diagnosticar possíveis falhas.

QUINTA-FEIRA — MANHÃ (09h–12h)
Passo a passo de como efetuar a troca de conectores do tipo V8 e Tipo C utilizando estação de solda e estação de retrabalho.
Passo a passo da troca de microfones.

QUINTA-FEIRA — TARDE (13h–18h)
Parte prática: alunos seguem o passo a passo para troca de conectores do tipo V8 e Tipo C.
Parte prática da troca de microfones.

SEXTA-FEIRA — MANHÃ (09h–12h)
Passo a passo de como efetuar a troca de conectores FPC de placas e de flex.
Passo a passo de como efetuar a troca de botões novos e antigos de Android.

SEXTA-FEIRA — TARDE (13h–18h)
Parte prática: alunos efetuam a troca de conectores FPC de placa e flex, também troca de botões novos e antigos.
Informações sobre atualização de software.
Encerramento e entrega de certificados.

🌙

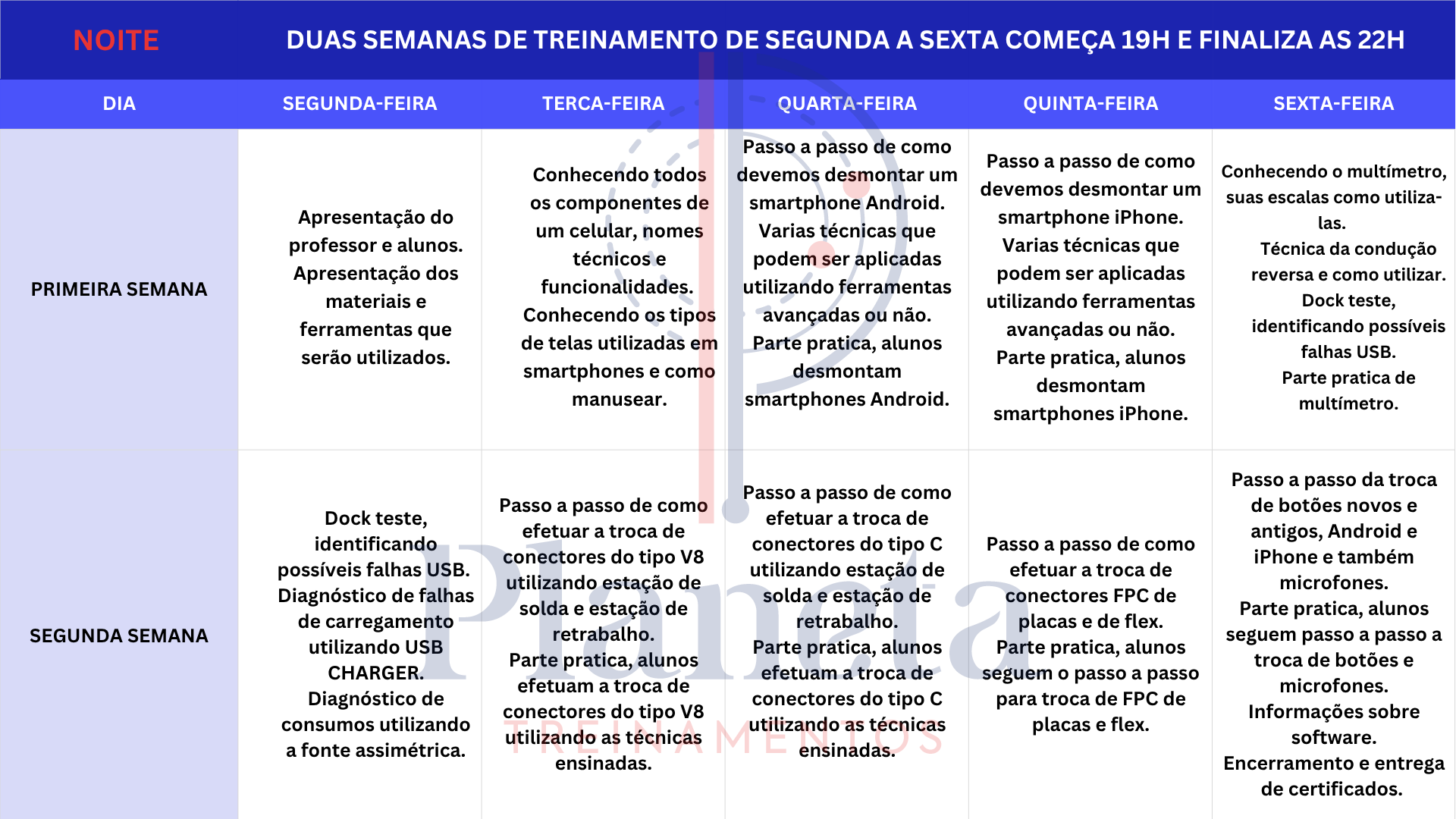

1ª Semana — Ferramentas, Componentes e Diagnóstico

2 semanas · Seg a Sex · 19h–22h · 30 horas

5 items

SEGUNDA-FEIRA
Apresentação do instrutor e alunos
Apresentação dos materiais e ferramentas profissionais
Normas de segurança na bancada

TERÇA-FEIRA
Componentes de smartphones: nomes técnicos e funcionalidades
Tipos de telas utilizadas em smartphones
Como manusear corretamente os componentes

QUARTA-FEIRA
Passo a passo: desmontagem de smartphones Android
Técnicas com ferramentas avançadas e básicas
Prática: alunos desmontam aparelhos Android

QUINTA-FEIRA
Passo a passo: desmontagem de smartphones com design fechado
Técnicas com ventosas, abridor de tela e espátula
Prática: alunos desmontam aparelhos de diferentes modelos

SEXTA-FEIRA
Conhecendo o multímetro e suas escalas
Técnica da condução reversa
Dock teste para identificar falhas USB
Prática com multímetro

🌙

2ª Semana — Soldagem, Conectores e Encerramento

2 semanas · Seg a Sex · 19h–22h · 30 horas

5 items

SEGUNDA-FEIRA
Dock teste: identificação de falhas USB
Diagnóstico de carregamento com USB Charger
Uso da fonte assimétrica

TERÇA-FEIRA
Troca de conectores USB Tipo V8
Uso de estação de solda e retrabalho
Prática: alunos trocam conectores V8

QUARTA-FEIRA
Troca de conectores USB Tipo C
Técnicas com estação de solda
Prática: alunos trocam conectores Tipo C

QUINTA-FEIRA
Troca de conectores FPC de placas e flex
Prática: substituição de FPC

SEXTA-FEIRA
Troca de botões (novos e antigos) em smartphones Android
Substituição de microfones
Noções de atualização de software
Encerramento e entrega de certificados

🔧

Segunda-feira — Fundamentos e Solda

Componentes da placa Android + técnicas de microsolda

2 items

🌅 MANHÃ — Abertura e Apresentação: Componentes da placa Android (processador, RAM, eMMC/UFS, PMIC, controlador de carga). Identificação visual e nomenclatura técnica.

🌆 TARDE — Solda e Microsolda Profissional: Tipos de solda (com/sem chumbo), equipamentos (estação, ar quente, pré-aquecedor). Reballing com stencil. Prática supervisionada em placas de treino.

📊

Terça-feira — Equipamentos e Esquema Elétrico

Multímetro, fonte assimétrica e leitura de esquema Android

2 items

🌅 MANHÃ — Dominando os Equipamentos: Multímetro (tensão, resistência, continuidade, condução reversa). Fonte assimétrica (amperagem e consumos). USB Charger/dock teste.

🌆 TARDE — Leitura de Esquema Elétrico Android: Navegação por diagramas, localização de componentes e trilhas. Prática: encontrar componentes no esquema e identificar na placa física. Resolução de aparelhos.

⚡

Quarta-feira — Diagnóstico de Consumo e Curtos

Identificação e remoção de curtos em aparelhos Android

2 items

🌅 MANHÃ — Entendendo os Consumos: Padrões de consumo (boot normal, travado, loop, sem consumo). Curto primário (bateria), secundário (linhas internas) e terciário (componentes). Como a fonte revela cada tipo.

🌆 TARDE — Localizando e Removendo Curtos: Medição com multímetro e câmera térmica. Remoção segura de componentes em curto. Prática intensiva em aparelhos reais trazidos pela turma.

🔌

Quinta-feira — Carregamento e Imagem

Setores de carregamento, display e touch screen

2 items

🌅 MANHÃ — Setor de Carregamento: Circuito completo (conector, controlador, reguladores, proteções). Falhas comuns: não carrega, carrega lento, não reconhece cabo. Diagnóstico e troca. Resolução de aparelhos.

🌆 TARDE — Setor de Imagem e Touch: Circuito de display (conector, backlight, controlador). Falhas: tela preta, sem iluminação, touch não responde. Diagnóstico e reparo prático.

📡

Sexta-feira — Áudio, Câmeras e Conectividade

RF, Wi-Fi, Bluetooth, câmeras e encerramento

2 items

🌅 MANHÃ — Setor de Áudio: Codec, amplificador, alto-falante, auricular e microfone. Setor de Câmeras: câmera não abre, sem foco, imagem tremendo, erro de câmera. Resolução de aparelhos.

🌆 TARDE — Setor RF (Conectividade): Wi-Fi e Bluetooth (módulo, antenas, falhas). Rede celular (sem sinal, sinal fraco, não registra operadora). Resolução final + Entrega de certificados. 🎓

🍎

Segunda-feira — Componentes e Solda

Placas iPhone 7 ao 15 + microsolda e reballing

2 items

🌅 MANHÃ — Apresentação e Componentes do iPhone: Evolução das placas iPhone 7 ao 15. ICs principais: processador série A, Nand, PMIC, controladores de carga (Tristar/Hydra) e baseband. Diferenças entre placas simples (7/8) e sanduíche (X em diante).

🌆 TARDE — Solda e Microsolda em iPhone: Temperaturas mais baixas, cuidados com blindagens. Microsolda em componentes 0201. Reballing iPhone: stencils específicos, esferas 0.3/0.4mm, refusão controlada em placas sanduíche. Prática supervisionada.

⚡

Terça-feira — Amperagem e Curtos

Tabela de amperagem por modelo e resolução de curtos

2 items

🌅 MANHÃ — Fonte Assimétrica e Tabela de Amperagem: Padrões por modelo (iPhone 7 ao 15): boot normal, DFU, recovery e curto. Diagnóstico antes de abrir o aparelho pela leitura de amperagem.

🌆 TARDE — Diagnóstico e Resolução de Curtos: Curto primário (VCC_MAIN), secundário e terciário. Injeção de tensão para localização. Câmera térmica. Remoção segura e substituição. Prática em aparelhos com curto.

📊

Quarta-feira — JCDraw e Setor de Carregamento

Esquema elétrico Apple e reparo do setor de carga

2 items

🌅 MANHÃ — Navegação no JCDraw: Interface e recursos. Localização de componentes, trilhas e conexões. Busca por nome e função. Diferenças de esquema entre modelos. Prática: localizar no JCDraw e identificar na placa física.

🌆 TARDE — Setor de Carregamento Completo: iPhone 7/8 (Tristar U2 1612A1 + Tigris SN2400), iPhone X (Tristar + SN2501), iPhone XS/XR (Hydra U3300 + SN2600), iPhone 11+ (Hydra + SN2611). Diagnóstico e troca. Resolução de aparelhos.

📱

Quinta-feira — Imagem, Touch e Áudio

Backlight, controladores de touch e Audio IC

2 items

🌅 MANHÃ — Imagem e Backlight: Filtros, bobinas e diodo de backlight. Chestnut (iPhone 7/8), circuito integrado no display (X em diante). Falhas: tela preta com som, sem iluminação. Touch: Meson (7/8), Cumulus (X+). Resolução de aparelhos.

🌆 TARDE — Setor de Áudio: Audio IC (iPhone 7), codec modelos posteriores, amplificadores. Falhas: sem som, microfone, modo fone travado, sem áudio em chamadas. Diagnóstico e reparo com resolução de aparelhos.

📡

Sexta-feira — Câmeras, Conectividade e Encerramento

Câmeras, Wi-Fi, Bluetooth, RF/Baseband e certificados

2 items

🌅 MANHÃ — Câmeras: não abre, erro, sem foco, câmera frontal. Wi-Fi e Bluetooth: módulo acinzentado, MAC inválido, não conecta. Resolução de aparelhos com estas falhas.

🌆 TARDE — RF e Baseband: sem sinal, busca constante, IMEI nulo, erro -1. Diagnóstico e limitações. Resolução final de aparelhos. Revisão geral do curso. Encerramento e entrega de certificados. 🎓
